Défaut d’isolement électrique : causes et conséquences

Un défaut d’isolement électrique peut engendrer des chocs électriques, endommager les équipements de mesure et même déclencher un incendie. Ce phénomène se produit souvent en raison d’une fuite de courant causée par l’altération de l’isolant. Comprendre les causes sous-jacentes est essentiel pour prévenir ces risques.

Parmi les principales causes de défauts d’isolement, on trouve :

• 🌧️ Humidité excessive : pénétration d’eau dans les câblages.
• 🌡️ Températures élevées : provoquent le vieillissement prématuré des matériaux isolants.
• 🔨 Contraintes mécaniques : détérioration physique des câbles par frottement ou compression.
• 🕰️ Vieillissement naturel des matériaux : réduction progressive de la résistivité de l’isolant.

L’impact d’un défaut d’isolement peut être catastrophique pour le réseau de distribution électrique, car non seulement il affecte la sécurité personnelle, mais aussi l’intégrité des systèmes économiques.

Détection et analyse des défauts d’isolement

La détection des défauts d’isolement repose essentiellement sur la mesure de la résistance d’isolement. Des instruments spécialisés tels que le mégohmmètre sont utilisés pour cet objectif. Leur rôle principal consiste à mesurer la résistance entre les parties actives et la terre, indiquant ainsi l’état de l’isolement.

Processus de détection :

1. Dès qu’un défaut est suspecté, l’alimentation du circuit doit être coupée pour assurer la sécurité.
2. Les appareils connectés doivent être déconnectés pour éviter toute influence sur les mesures.
3. 📏 Utilisez un mégohmmètre pour tester la résistance entre les conducteurs actifs et la terre.
4. Interprétez les résultats : une résistance élevée (souvent supérieure à 1 MΩ) signifie un bon isolement, alors qu’une résistance faible indique un défaut.

Il est important de se rappeler que l’utilisation d’un équipement non adapté peut conduire à des erreurs de diagnostic. Ainsi, l’usage d’instruments de test électrique appropriés est essentiel pour un diagnostic fiable.

Équipements et technologies pour la surveillance des défauts d’isolement

La sécurité du réseau électrique repose en grande partie sur la capacité de surveillance active des défauts d’isolement. Les équipements de surveillance modernes permettent une détection précoce et efficace, garantissant la fiabilité du réseau.

Les technologies fréquemment employées incluent :

• 🔍 Contrôleurs Permanents d’Isolement (CPI) : surveillent en continu la résistance d’isolement, détectant instantanément tout défaut potentiel.
• 📡 Systèmes de localisation automatique : permettent de localiser avec précision les défauts sans interruption du service.
• 🎛️ Systèmes intégrés dans les transformateurs : tels que les ISOMETER®, utiles pour surveiller directement les réseaux IT.

Ces technologies, en collaboration avec des pratiques de maintenance préventive rigoureuses, aident à maintenir un niveau de sécurité élevé et à prévenir les pannes graves.

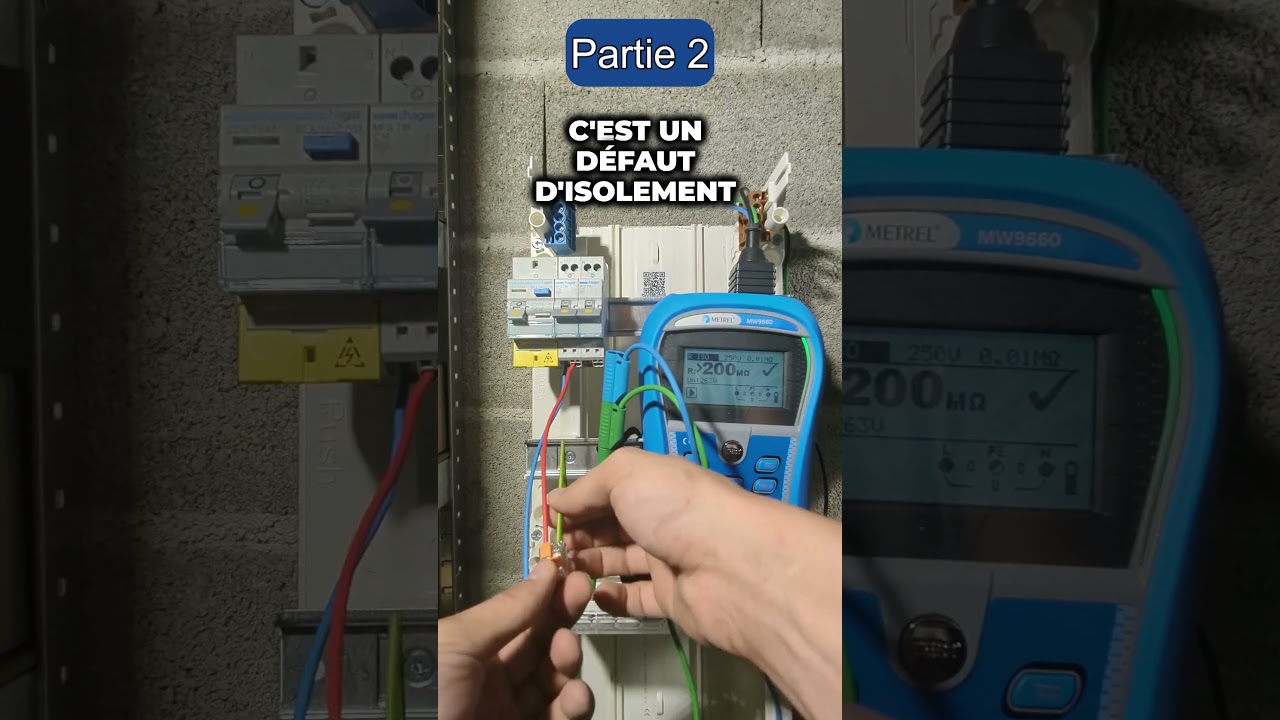

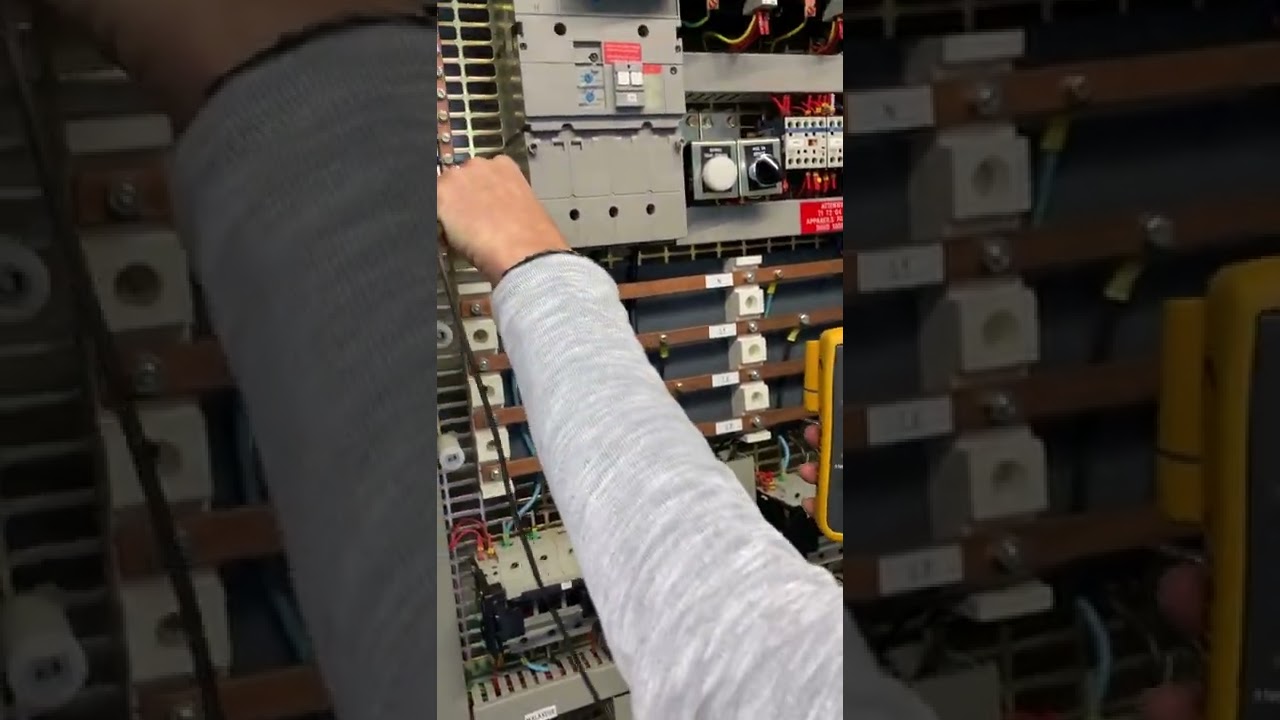

Étapes pour localiser un défaut dans un tableau électrique

Localiser un défaut d’isolement dans un tableau électrique demande précision et méthode. Voici comment procéder efficacement :

Étapes méthodiques :

1. Désactiver tous les circuits pour éviter les interférences.
2. Effectuer une mesure d’isolement individuellement pour chaque circuit avec un mégohmmètre.
3. 📍 Isoler le circuit défaillant : en cas de valeur anormale, débranchez les équipements connectés et testez-les séparément.
4. 🔧 Utiliser une pince ampèremétrique pour détecter la fuite exacte.

L’utilisation d’un tableau efficace des valeurs mesurées peut faciliter la tâche et aider à une meilleure compréhension de l’état de chaque circuit.

Circuit	Résistance Mesurée (MΩ)	État
Circuit 1	1.5	Bonne isolation ✅
Circuit 2	0.6	Défaut d’isolement 🚨
Circuit 3	1.8	Bonne isolation ✅

Identifier un défaut sur une pompe électrique

Les défauts d’isolement dans les pompes électriques sont souvent liés à l’humidité et aux conditions environnementales. Identifier ces défauts au plus tôt aide à préserver la sécurité et l’efficacité.

Signes à surveiller :

• 💧 Humidité et infiltrations d’eau autour de la pompe.
• 🔆 Surchauffe du moteur.
• 🔊 Bruits anormaux ou odeur de brûlé.

Les étapes suivantes peuvent être suivies pour une vérification proactive :

1. Couper l’alimentation et retirer la pompe de l’eau.
2. Examiner visuellement erreurs et usure.
3. Tester les connexions électriques pour toute anomalie constituant un défaut potentiel.
4. Utiliser un mégohmmètre pour assurer l’intégrité électrique.

Conseils pour prévenir les défauts d’isolement électrique

Prévenir les défauts d’isolement est crucial pour sécuriser le réseau électrique et éviter des interruptions coûteuses. Voici quelques recommandations clés :

• 🛠️ Incarnez une stratégie de maintenance préventive avec des inspections régulières.
• 📏 Intégrez des systèmes de mesure de résistance d’isolement dans vos routines de maintenance.
• ⚡ Assurez une mise à la terre correcte pour éviter les fuites de courant.
• 💡 Installez des disjoncteurs différentiels adaptés à votre infrastructure.

Ces actions, bien mises en œuvre, réduiront considérablement le risque de défauts d’isolement, assurant une performance et une sécurité optimales.

Astuces de diagnostic pour détecter un défaut d’isolement

Le diagnostic de défauts d’isolement nécessite des instruments de test électrique performants et une approche structurée. Adopter ces pratiques permet une identification rapide et précise :

Méthodes de diagnostic :

1. Utiliser un testeur dédié comme le mégohmmètre pour une analyse précise.
2. Vérifier que tout équipement de protection fonctionne correctement.
3. Identifiez les valeurs au-dessus ou en dessous des normes attendues.
4. Utilisez une pince ampèremétrique pour une détection de fuite localisée.

Cet arsenal d’outils garantit que chaque défaut est repéré et corrigé avant qu’il ne provoque de graves problèmes.

Tableau de synthèse des équipements et méthodes recommandées

Équipement/Technologie	Utilité	Avantage
Mégohmmètre	Mesurer la résistance d’isolement	Précis et efficace
Pince ampèremétrique	Localiser les fuites de courant	Détection ciblée
Contrôleurs Permanents d’Isolement (CPI)	Surveillance en continu	Réactivité accrue

Adopter ces solutions dans le cadre de votre analyse défaut réseau renforce la robustesse de toute exploitation électrique.

Comment fonctionne un mégohmmètre ?

Un mégohmmètre mesure la résistance d’isolement en appliquant une tension continue pour évaluer la capacité d’un isolant à empêcher le passage du courant.

Pourquoi l’humidité affecte-t-elle l’isolement électrique ?

L’humidité peut imprégner les isolants, abaissant leur résistance électrique et permettant au courant de fuir plus facilement, ce qui mène à des défauts d’isolement.

Qu’est-ce qu’un réseau non mis à la terre ?

Un réseau non mis à la terre (IT) est un système où les parties actives ne sont pas connectées à la terre, réduisant les risques de courants de défaut mais nécessitant une surveillance précise de l’isolement.
