Qu’est-ce qu’un disjoncteur différentiel ?
Le disjoncteur différentiel est un dispositif incontournable dans le domaine de la protection électrique. Il est intégré au tableau électrique de manière à surveiller en permanence le courant électrique circulant dans les circuits protégés. En comparant les intensités entre la phase et le neutre, il détecte toute fuite de courant qui pourrait entraîner des risques pour l’installation et les personnes. Ce dispositif se déclenche dès qu’une fuite supérieure à son seuil de sensibilité est détectée, coupant ainsi l’alimentation pour éviter tout danger.
Contrairement à l’interrupteur différentiel, qui protège seulement contre les fuites de courant, le disjoncteur différentiel offre une protection complète avec une fonction magnétothermique qui protège aussi contre les surcharges et les courts-circuits. C’est cette double protection qui le rend essentiel pour les installations domestiques modernes.
Par ailleurs, les défauts d’isolement dans un réseau peuvent poser un risque sérieux. Un disjoncteur différentiel est donc indispensable pour détecter ces anomalies et intervenir rapidement.
Le rôle fondamental dans un réseau public
Dans un réseau public, le disjoncteur différentiel joue un rôle crucial de sécurité électrique. Il agit comme la première ligne de défense contre les anomalies telles que les courants résiduels et les défauts d’isolement. Son mécanisme de détection se base sur la comparaison entre le courant entrant et sortant d’un circuit. Une différence significative révèle une fuite potentielle.
Par exemple, si un appareil défectueux laisse échapper du courant vers la terre, le disjoncteur différentiel interviendra instantanément pour couper l’alimentation. Cela évite non seulement les incendies potentiels mais également l’électrocution des personnes qui pourraient entrer en contact avec un appareil sous tension.
Dans un contexte de réseau public, cette réactivité est d’autant plus importante pour garantir la protection des infrastructures collectives et des usagers. Le respect des normes, telles que la NF C 15-100, impose l’utilisation de disjoncteurs différentiels adaptés à chaque type de circuit, notamment ceux desservant des espaces publics ou des installations sensibles.
Principe de détection et mécanisme interne
Le principe de fonctionnement du disjoncteur différentiel repose sur la détection des courants de fuite. Lorsqu’une différence de courant est constatée entre la phase et le neutre, cela provoque la création d’un champ magnétique. Ce champ active une bobine qui déclenche l’ouverture des contacts électriques, interrompant ainsi l’alimentation du circuit concerné.
À l’intérieur du disjoncteur, le tore magnétique et la bobine de déclenchement sont les composants clés. Le tableau ci-dessous montre la vitesse de déclenchement selon l’intensité de la fuite :
| Intensité de la fuite (mA) ⚡ | Délai maximal de déclenchement (ms) ⏱ |
|---|---|
| 10 | 400 |
| 15 | 150 |
| 30 | 80 |
| 150 | 40 |
| 300 | 30 |
Il est vital de vérifier régulièrement le bon fonctionnement grâce au bouton test intégré, qui simule une fuite de 30 mA. Cette vérification devrait être faite mensuellement pour garantir que le disjoncteur est toujours opérationnel.
Comparaison avec les disjoncteurs classiques
Bien qu’il puisse paraître similaire, le disjoncteur différentiel se distingue du disjoncteur classique par sa capacité à détecter les courants résiduels vers la terre. Le disjoncteur classique se limite à la protection contre les surcharges et les courts-circuits par un déclenchement magnétothermique. En cas de défaut d’isolement, le disjoncteur classique ne s’active pas nécessairement, surtout si le courant de fuite est inférieur à son seuil de déclenchement.
Cette distinction est cruciale : dans une installation, utiliser uniquement des disjoncteurs classiques exposerait à des risques d’électrocution non détectés. En associant ces deux types de dispositifs, on obtient une protection complète et une tranquillité d’esprit pour les utilisateurs et pour les propriétaires d’installation.
L’efficacité du disjoncteur différentiel dans la détection de défaut rend impératif son usage dans des environnements où la sécurité est prioritaire, comme dans les écoles ou les hôpitaux.
Types de disjoncteurs différentiels et leur application
Le choix du type de disjoncteur différentiel dépend des appareils et des installations qu’il doit protéger. Il existe plusieurs types :
- 🔌 Type AC : Convient aux circuits classiques. Il détecte les courants alternatifs sinusoïdaux typiques des appareils ménagers standards.
- 🔌 Type A : Capable de détecter les courants pulsés continu. Idéal pour les équipements électroniques modernes comme les plaques de cuisson et les bornes de recharge.
Le tableau ci-dessous décrit les principales caractéristiques de ces types :
| Type | Courants Détectés | Applications |
|---|---|---|
| AC | Alternatifs sinusoïdaux | Éclairage, prises standards |
| A | Alternatifs et pulsés continus | Appareils électroniques, chargement de véhicules |
Il est important d’adapter le type de disjoncteur aux besoins spécifiques de l’installation pour garantir une sécurité électrique optimale.
Installation et entretien des disjoncteurs différentiels
L’installation d’un disjoncteur différentiel nécessite l’expertise d’un électricien qualifié pour respecter les normes de sécurité. Voici les étapes clés :
- 🔸 Couper l’alimentation générale.
- 🔸 Vérifier la mise à la terre.
- 🔸 Raccorder les fils de phase et neutre.
- 🔸 Tester le fonctionnement avec le bouton test.
Une attestation Consuel prouve la conformité de l’installation. Un suivi régulier, incluant des tests de fonctionnement, est essentiel pour maintenir une sécurité électrique active et fiable. Remplacer le disjoncteur si le test échoue régulièrement est crucial pour éviter les défaillances potentielles.
Problèmes courants et solutions
Un disjoncteur différentiel peut parfois se déclencher sans cause apparente. Dans ce cas :
- 🔍 Vérifier tous les appareils connectés et débrancher l’un après l’autre pour localiser la source.
- 🔍 Examiner la présence de courants de fuite temporaires causés par des appareils défectueux.
Si un déclenchement fréquent survient sans explication, il est prudent de consulter un professionnel pour une inspection détaillée. Ne pas tenter de remplacer un disjoncteur différentiel par un disjoncteur classique, car cela éliminerait la protection contre les courants résiduels.

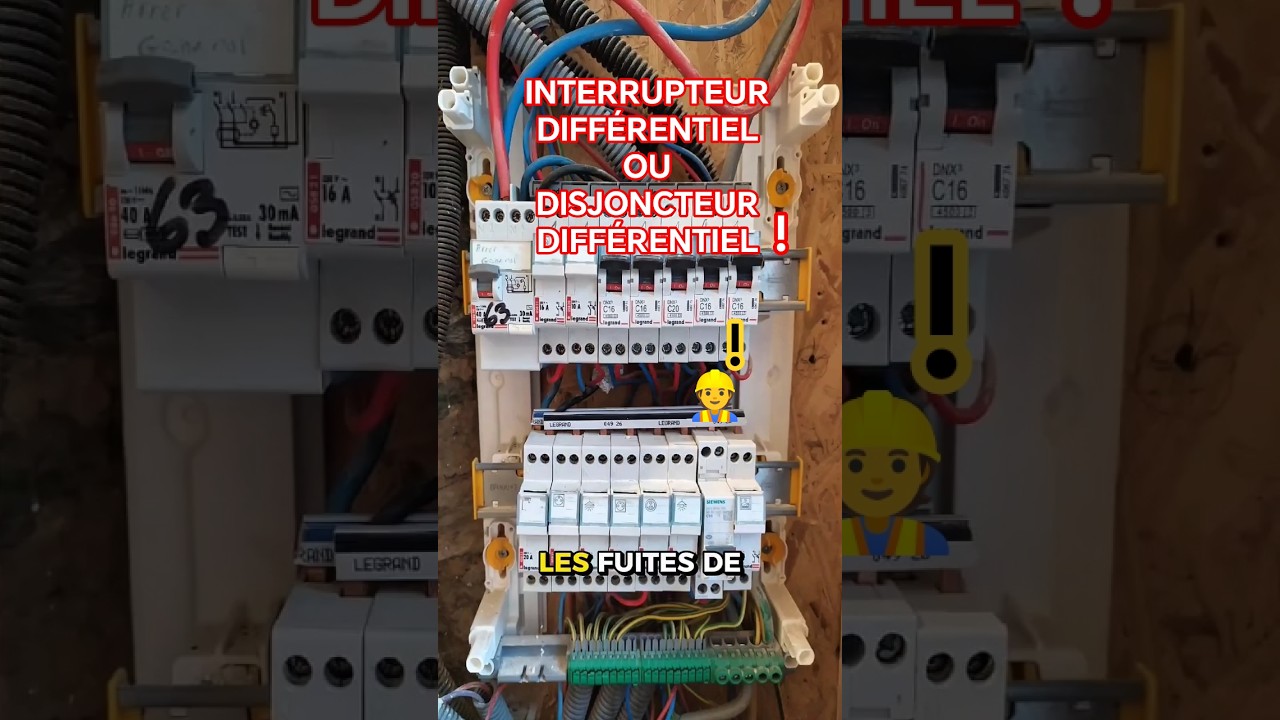

Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?
Un disjoncteur différentiel protège contre les fuites de courant et les surcharges, tandis qu’un interrupteur différentiel protège uniquement contre les fuites de courant.
Comment tester un disjoncteur différentiel ?
Appuyez sur le bouton test pour simuler une fuite de courant. Le disjoncteur doit déclencher instantanément.
Quand faut-il remplacer un disjoncteur différentiel ?
S’il ne réagit pas lors d’un test ou s’il se déclenche sans raison claire, envisagez son remplacement.
